Фланцевий трійник

Всі діаметри даного виробу є в наявності у великій кількості.

Зв'яжіться з нашим консультантом, щоб дізнатися ціну та оформити замовлення.

Особлива пропозиція!

Фланцевий трійник DN100

Ціна 292 злотих нетто / шт

Докладніше

Перевірте ціну

Цей продукт має:

Гігієнічний сертифікат Національного інституту гігієни

Національна декларація про характеристики KDWU

Сертифікат ISO 9001:2015

1. Характеристики

Діапазон діаметрів DN 50 - 500 мм.
Виготовлений з ковкого чавуну EN-GJS-500-7 з епоксидним порошковим покриттям товщиною мін. 250 мкм

2. Технічні дані

Номінальний тиск: PN10/16
Фланцеве з'єднання згідно EN 1092-2:
Для діаметрів DN 150 і менше - фланці, просвердлені відповідно до EN 1092-2 з тиском PN10/16
Для діаметрів DN 200 і більше - фланці, просвердлені відповідно до EN 1092-2 з тиском PN10

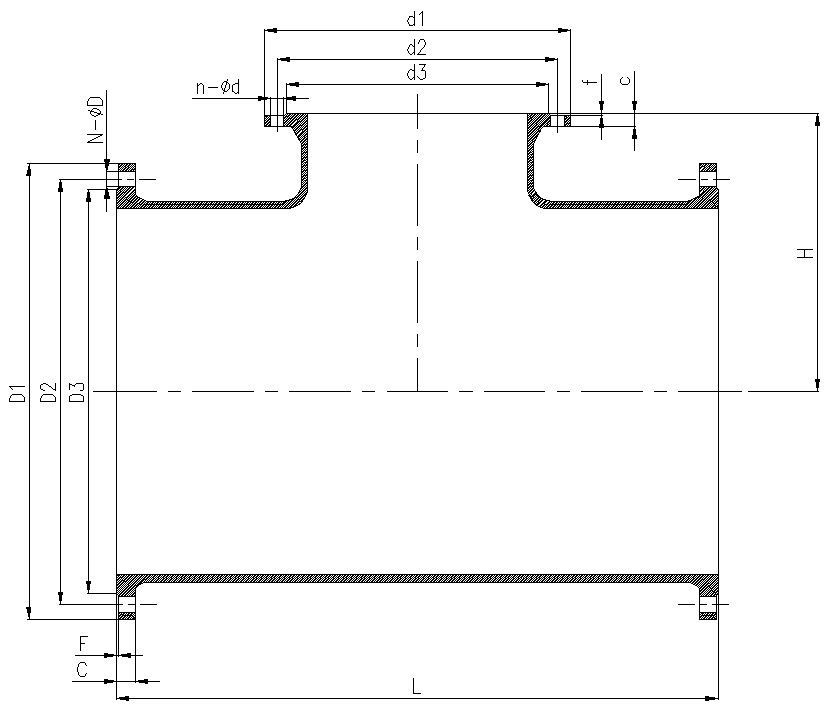

3. Розміри

DN	dn	L	D1	D2	D3	C	F	N-D	H	d1	d2	d3	c	f	n-d
50	50	300	165	125	105	19	3	4-19	150	165	125	105	19	3	4-19
80	50	330	165	125	105	19	3	8-19	160	165	125	105	19	3	4-19
80	80	330	200	160	132	19	3	8-19	165	200	160	132	19	3	8-19
100	50	360	220	180	156	19	3	8-19	175	165	125	105	19	3	4-19
	80	360	220	180	156	19	3	8-19	175	200	160	132	19	3	8-19
	100	360	220	180	156	19	3	8-19	180	220	180	156	19	3	8-19
150	50	440	285	240	211	19	3	8-23	205	165	125	105	19	3	4-19
	80	440	285	240	211	19	3	8-23	205	200	160	132	19	3	8-19
	100	440	285	240	211	19	3	8-23	210	220	180	156	19	3	8-19
	150	440	285	240	211	19	3	8-23	220	285	240	211	19	3	8-23
200	80	520	340	295	266	20	3	8-23	235	200	160	132	19	3	8-19
	100	520	340	295	266	20	3	8-23	240	220	180	156	19	3	8-19
	150	520	340	295	266	20	3	8-23	250	285	240	211	19	3	8-23
	200	520	340	295	266	20	3	8-23	260	340	295	266	20	3	8-23
250	80	700	400	350	319	22	3	12-23	265	200	160	132	19	3	8-19
	100	700	400	350	319	22	3	12-23	275	220	180	156	19	3	8-19
	150	700	400	350	319	22	3	12-23	300	285	240	211	19	3	8-23
	200	700	400	350	319	22	3	12-23	325	340	295	266	20	3	8-23
	250	700	400	350	319	22	3	12-23	350	400	350	319	22	3	12-23
300	100	800	455	400	370	24,5	4	12-23	300	220	180	156	19	3	8-19
	150	800	455	400	370	24,5	4	12-23	325	285	240	211	19	3	8-23
	200	800	455	400	370	24,5	4	12-23	350	340	295	266	20	3	8-23
	250	800	455	400	370	24,5	4	12-23	375	400	350	319	22	3	12-23
	300	800	455	400	370	24,5	4	12-23	400	455	400	370	24,5	4	12-23
400	100	900	565	515	480	24,5	4	16-28	350	220	180	156	19	3	8-19
	150	900	565	515	480	24,5	4	16-28	350	285	240	211	19	3	8-23
	200	900	565	515	480	24,5	4	16-28	350	340	295	266	20	3	8-23
	250	900	565	515	480	24,5	4	16-28	350	400	350	319	22	3	12-23
	300	900	565	515	480	24,5	4	16-28	450	455	400	370	24,5	4	12-23
	400	900	565	515	480	24,5	4	16-28	450	565	515	480	24,5	4	16-28
500	100	1000	670	620	582	26,5	4	20-28	400	220	180	156	19	3	8-19
	150	1000	670	620	582	26,5	4	20-28	400	285	240	211	19	3	8-23
	200	1000	670	620	582	26,5	4	20-28	400	340	295	266	20	3	8-23
	250	1000	670	620	582	26,5	4	20-28	400	400	350	319	22	3	12-23
	300	1000	670	620	582	26,5	4	20-28	500	455	400	370	24,5	4	12-23
	400	1000	670	620	582	26,5	4	20-28	500	565	515	480	24,5	4	16-28
	500	1000	670	620	582	26,5	4	20-28	500	670	620	582	26,5	4	20-28

Фланцевий трійник

Чавунний фланцевий трійник SFERO з ковкого чавуну EN-GJS-500-7 з епоксидною порошковою фарбою товщиною мін. 250 мкм. Фланцевий чавунний перехідний трійник з'єднується з іншою арматурою і промисловою арматурою за допомогою фланців. Фланцевий трійник ГГГ Т - один з видів фітингів для з'єднання трубопроводів.

Трійник фланцевий - конструкція і призначення

Фланцевий трійник використовується в системах водопостачання, виготовлених з труб, закінчених фланцевим з'єднанням, для зміни напрямку потоку середовища з вертикального на горизонтальне або з горизонтального на вертикальне. Середовищем може бути питна вода, промислова вода або інша рідина, дозволена виробником.

Фланцевий трійник використовується в горизонтально і вертикально розташованих трубопроводах, як в наземному, так і в підземному монтажі. Він складається з чавунного корпусу Т-подібної форми.Чавунні фланці дозволяють підключити підвідну трубу через фланцеве з'єднання. Фланцеві трійники готові до монтажу і представлені в нашому асортименті діаметрами від DN 50 до DN 500.

Захист від корозії забезпечується покриттям епоксидної порошкової фарби товщиною мін. 250 мкм.
