Фланцевий хрест

Всі діаметри даного виробу є в наявності у великій кількості.

Зв'яжіться з нашим консультантом, щоб дізнатися ціну та оформити замовлення.

Особлива пропозиція!

Фланцевий хрест DN100
Ціна 330 злотих нетто / шт

Фланцевий хрест DN150
Ціна 654 злотих нетто / шт

Докладніше

Перевірте ціну

Цей продукт має:

Гігієнічний сертифікат Національного інституту гігієни

Національна декларація про характеристики KDWU

Сертифікат ISO 9001:2015

1. Характеристики

Діапазон діаметрів DN 50 - 300 мм.
Виготовлений з ковкого чавуну EN-GJS-500-7 з епоксидним порошковим покриттям товщиною мін. 250 мкм

2. Технічні дані

Номінальний тиск: PN10/16
Фланцеве з'єднання згідно з EN 1092-2:
Для діаметрів DN 150 і менше - фланці, просвердлені відповідно до EN 1092-2 з тиском PN10/16
Для діаметрів DN 200 і більше - фланці, просвердлені відповідно до EN 1092-2 з тиском PN10

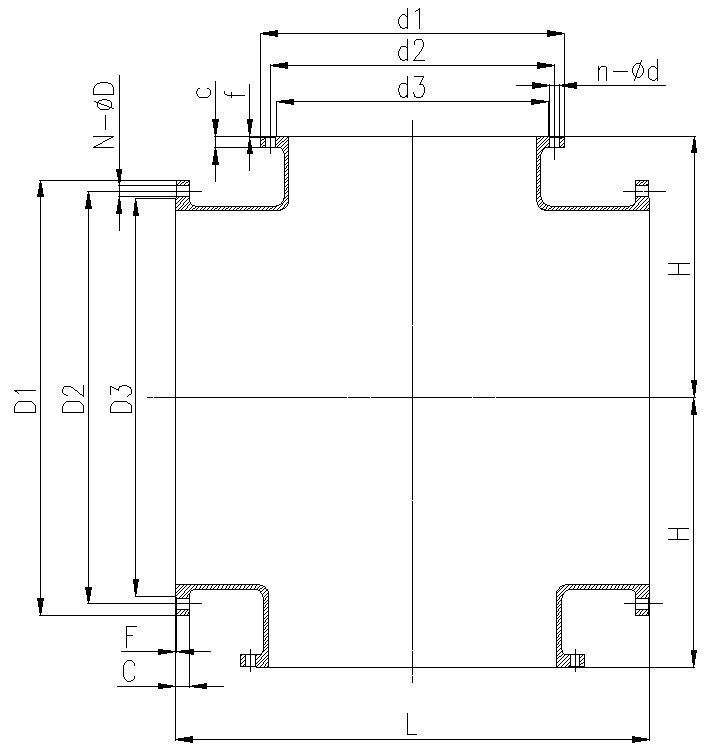

3. Розміри

DN	dn	L	D1	D2	D3	C	F	N-D	H	d1	d2	d3	c	f	n-d
80	80	330	200	160	132	19	3	8-19	165	200	160	132	19	3	8-19
100	50	360	220	180	156	19	3	8-19	170	165	125	102	19	3	8-19
	80	360	220	180	156	19	3	8-19	175	200	160	132	19	3	8-19
	100	360	220	180	156	19	3	8-19	180	220	180	156	19	3	8-19
150	80	440	285	240	211	19	3	8-23	205	200	160	132	19	3	8-19
	100	440	285	240	211	19	3	8-23	210	220	180	156	19	3	8-19
	150	440	285	240	211	19	3	8-23	220	285	240	211	19	3	8-23
200	80	520	340	295	266	20	3	8-23	235	200	160	132	19	3	8-19
	100	520	340	295	266	20	3	8-23	240	220	180	156	19	3	8-19
	150	520	340	295	266	20	3	8-23	250	285	240	211	19	3	8-23
	200	520	340	295	266	20	3	8-23	260	340	295	266	20	3	8-23
250	100	700	400	350	319	22	3	12-23	275	220	180	156	19	3	8-19
	150	700	400	350	319	22	3	12-23	300	285	240	211	19	3	8-23
	200	700	400	350	319	22	3	12-23	325	340	295	266	20	3	8-23
	250	700	400	350	319	22	3	12-23	350	400	350	319	22	3	12-23
300	150	800	455	400	370	24,5	4	12-23	325	285	240	211	19	3	8-23
	200	800	455	400	370	24,5	4	12-23	350	340	295	266	20	3	8-23
	250	800	455	400	370	24,5	4	12-23	375	400	350	319	22	3	12-23
	300	800	455	400	370	24,5	4	12-23	400	455	400	370	24,5	4	12-23

Фланцевий хрест

Фланцева чавунна поперечина SFERO з ковкого чавуну EN-GJS-500-7, покрита епоксидною порошковою фарбою, мін. 250 мкм. Хрестовина чавунна перехідна фланцева з'єднується з іншою арматурою та промисловою арматурою за допомогою фланців. Фланцева хрестовина TT GGG.

З'єднувач для труб з боковими ніжками - застосування

Фланцева хрестовина як трубний з'єднувач з бічними відгалуженнями використовується в системах водопостачання і може підключатися до будь-яких труб за допомогою фланцевого з'єднання. Для зміни вертикального потоку середовища на горизонтальний і навпаки використовується трубний з’єднувач з бічними відводами. Він ідеально підходить як для наземних, так і для підземних установок і призначений для горизонтальних і вертикальних трубопроводів.

Наші продукти мають гігієнічний сертифікат Національного інституту гігієни, тому вони дозволені для використання в транспортуванні питної води.

Трубний з'єднувач з бічними ніжками складається з чавунного корпусу, вихідні отвори якого закінчуються фланцями. Труба подачі підключається через фланцеве з'єднання розміром, що відповідає передбачуваному номінальному тиску.

На вибраній ділянці трубопроводу один з фланців трубопровідного фітинга бічної ноги повинен бути з’єднаний з несучою трубою, а інший – зі з’єднанням стояка. Фланці з'єднуються болтами за допомогою міжфланцевої прокладки таким чином, щоб обидва кінці труб були центровані.
