Zawór zwrotny grzybkowy

Wszystkie średnie tego produktu w dużych ilościach są dostępne w magazynie.

Skontaktuj się z naszym konsultantem, aby uzyskać cenę i złożyć zamówienie.

Promocja!

Zawór zwrotny grzybkowy DN50

Więcej szczegółów

Sprawdź cenę

Ten produkt posiada: Certyfikat PED 2014/68/ЕС . Certyfikat ISO 9001:2015

Spełnia wymagania dyrektywy ciśnieniowej PED – 2014/68/EU.

Produkt jest objęty gwarancją productenta.

Zawór zwrotny grzybkowy

Zawory zwrotne grzybkowe służą do sterowania kierunkami przepływu, zabezpieczając instalację przed awarią. Znajdując zastosowanie przede wszystkim w układach z pompami wodnymi, skutecznie chronią je przed uszkodzeniem.

1. Cechy

Projekt zgodnie z BS EN 13789
Długość zabudowy według EN 558 szereg 1
Możliwość poziomej i pionowej instalacji zaworu zwrotnego grzybkowego

2. Dane techniczne

Średnica nominalna DN 15 - 200 mm.
Сiśnienie robocze: PN16
Temperatura pracy do +200 °C
Klasa szczelności – A według EN – 12266 – 1
Kołnierze owiercone według EN 1092-2

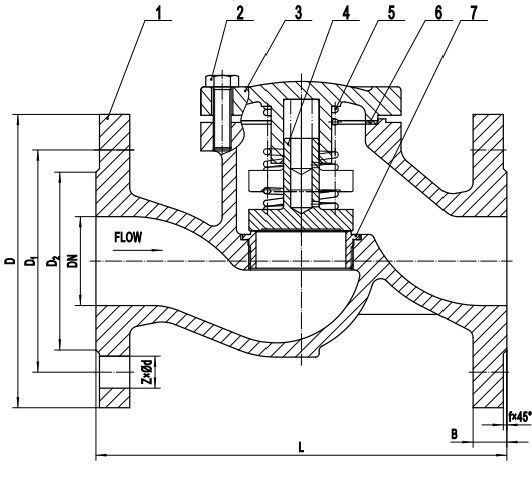

3. Materiały i wymiary:

Materiały:

№	NAZWA CZĘŚCI:	MATERIAŁ:
1	Kadłub	Żeliwo szare EN-GJL-250
2	Śruba	Stal 1.0501
3	Pokrywa	Żeliwo sferoidalne EN-GJS-400-15
4	Grzyb	Stal nierdzewna 1.4027
5	Sprężyna	Stal nierdzewna 1.4301
6	Uszczelka pokrywy	Stal 1.1121 + Grafit ekspandowany
7	Pierścień	Stal nierdzewna 1.4027

Wymiary:

DN	L	D	D1	D2	B-f	Z-ød
15	130±2	95	65	46	14-2	4-ø14
20	150±2	105	75	56	16-2	4-ø14
25	160±2	115	85	65	16-2	4-ø14
32	180±2	140	100	76	18-2	4-ø19
40	200±2	150	110	84	18-2	4-ø19
50	230±2	165	125	99	20-2	4-ø19
65	290±2	185	145	118	20-2	4-ø19
80	310±2	200	160	132	22-2	8-ø19
100	350±2	220	180	156	24-2	8-ø19
125	400±2	250	210	184	26-2	8-ø19
150	480±2	285	240	211	26-2	8-ø23
200	600±2	340	295	266	30-2	12-ø23

Producent zastrzega sobie prawo do wprowadzania zmian konstrukcyjnych produktu nie pogarszających его technologicznych i użytkowych.

4. Instalacja

Kierunek przepływu czynnika roboczego zgodnie ze wskaźnikiem na kadłubie zaworu

Przed zainstalowaniem zaworu zwrotnego fig 287 należy sprawdzić wyrównanie i równoległość przeciwkołnierzy przyspawanych do rurociągu. Ma to na celu zapobiegnięcie naprężeniom mechanicznym na zaworze.
Mocowanie należy wykonać tak, aby kierunek strzałki na kadłubie pokrywał się z kierunkiem przepływu czynnika roboczego na rurociągu

5. Eksploatacja

Podczas obsługi należy przestrzegać następujących zasad:

Podczas uruchamiania systemu należy upewnić się, że nie ma skoków temperatury i ciśnienia.
Zawory nie wymagają konserwacji podczas pracy.
Aby zawór zwrotny grzybkowy działał prawidłowo, należy go regularnie sprawdzać. Harmonogram kontroli ustala użytkownik, ale nie rzadziej niż raz w miesiącu

Zawór zwrotny grzybkowy - gwarancja wysokiej szczelności

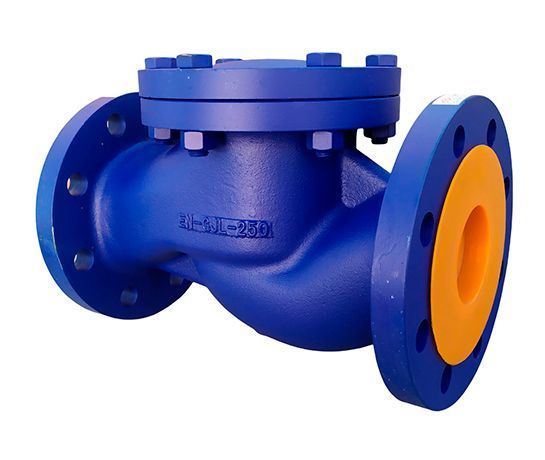

Zawór zwrotny grzybkowy kołnierzowy fig. 287 jest armaturą przemysłową do rurociągów z zimną i gorącą wodą, parą oraz innymi czynnikami. Zawory zwrotne grzybkowe kołnierzowe wykonane są z żeliwa szarego EN-GJL-250 i posiadają grzyb ze stali nierdzewnej. Sprężyna do zaworu zwrotnego wykonana została ze stali nierdzewnej 1.4301.

Zwarta i solidna zabudowa oferowanego w naszym sklepie zaworu grzybkowego kołnierzowego zapewnia wysoki stopień szczelności podczas przepływu medium. Dzięki specjalnej konstrukcji zawór zwrotny fig. 287 nie powoduje uderzeń hydraulicznych. Charakteryzująca nasz produkt wysoka szczelność gwarantuje zarazem niskie straty ciśnienia układu.

Zawór zwrotny grzybkowy kołnierzowy może być montowany w instalacjach nadziemnych i podziemnych oraz rurociągach biegnących zarówno pionowo, jak i poziomo. Na kadłubie wskazany został kierunek przepływu czynnika roboczego. W naszym asortymencie dostępne są warianty o średnicy nominalnej w zakresie DN 15 - 200 mm.
