Łącznik uniwersalny RK DN100
Ten produkt posiada: Atest higieniczny PZH
Krajowa deklaracja właściwości użytkowych KDWU
1. Cechy
- Kołnierz łącznika ma uniwersalne wiercenie i dlatego nadaje się do kołnierzy o ciśnieniu PN10 i PN16
- Łącznik uniwersalny RK stosowany do rur wykonanych ze wszystkich materiałów (stalowych, żeliwnych, AC, PVC i innych) z wyjątkiem PE rur
2. Dane techniczne
-
Średnica nominalna DN 50 - 600 mm.
-
Сiśnienie nominalne: PN10/16
-
Farba proszkowa epoksydowa grubośc min. 250um
-
Zastosowanie uszczelki wargowej umożliwia montaż rury przy minimalnym wysiłku
|
№ |

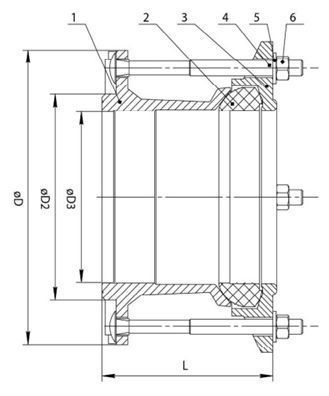

NAZWA CZĘŚCI: |
MATERIAŁ: |
|
1 |
Korpus |
Żeliwo sferoidalne EN-GJS-400-15 |
|
2 |
Uszczelka wargowa |
Guma EPDM |
|
3 |
Pokrywa zaciskowa |
Żeliwo sferoidalne EN-GJS-400-15 |
|
4 |
Śruba |
Stal ocynkowana klasa 8.8 |
|
5 |
Podkładka |
|
|
6 |
Nakrętka |
4. Wymiary
|
DN |
Zakres |
L,mm |
D,mm |
D2,mm |
D3,mm |
Waga, kg |
|
50 |
59-72 |
85 |
160 |
100 |
75 |
2,5 |
|
65 |
72-85 |
85 |
170 |
120 |
90 |
3,1 |
|
80 |
88-103 |
95 |
200 |
130 |
105 |
3,6 |
|
100 |
108-128 |
95 |
220 |
160 |
130 |
4,4 |
|
125 |
132-146 |
115 |
260 |
185 |
160 |
5,9 |
|
150 |
158-182 |
115 |
285 |
205 |
185 |
6,3 |
|
200 |
192-209 |
115 |
340 |
255 |
215 |
9,3 |
|
200 |
218-235 |
115 |
348 |
265 |
235 |
8,9 |
|
250 |
272-289 |
115 |
410 |
320 |
290 |
12,2 |
|
300 |
315-332 |
115 |
440 |
370 |
340 |
13,9 |
|
400 |
418-435 |
140 |
600 |
480 |
440 |
28 |
|
500 |
527-544 |
140 |
715 |
590 |
550 |
43 |
|
600 |
630-647 |
150 |
840 |
690 |
655 |
63 |
Złącze rurowo-kołnierzowe umożliwia szybkie i efektywne połączenie zakończenia rury z elementem kołnierzowym. Stanowi gwarancję szczelności i wytrzymałości różnych instalacji. Ze względu na swoją uniwersalność, może być stosowane w różnych zakończeniach, z wyjątkiem PCV. Dzięki temu złącze kołnierzowe umożliwia sprawną realizację prac budowlanych i remontowych w sieci rurociągów. Wysokiej jakości materiał wykonania oraz atesty sprawiają, że produkt wyróżniają wysokie parametry bezpieczeństwa. Zapraszamy do zapoznania się ze szczegółami oferty!
Solidny i wytrzymały łącznik rurowo-kołnierzowy RK
Łącznik żeliwny rurowo-kołnierzowy RK służy do połączeń kołnierzowych rur. Jest to armatura naprawcza do wodociągów – łączniki i złącze kołnierzowe pomogą połączyć się z działającym rurociągiem. Łączniki żeliwne stanowią połączenie kołnierzowe rur stalowych żeliwnych AC, PVC i z innych materiałów oprócz PE. Złącze rurowo-kołnierzowe wyposażone jest w uszczelkę wykonaną z gumy EPDM, zatwierdzoną do wody pitnej. Łącznik RK to uniwersalny element do łączenia bosych końców rur z różnych materiałów.
Złącze rurowo kołnierzowe - budowa i montaż
Korpus i kołnierz dociskowy złącza rurowo kołnierzowego RK produkowane są z żeliwa sferoidalnego EN-GJS-500-7, zabezpieczonego przed korozją farbą proszkową epoksydową o grubości powłoki min. 250um. Końce śrub posiadają zabezpieczenie w postaci zaślepek z tworzywa sztucznego.
Złącze kołnierzowe umożliwia transport zarówno wody przemysłowej, jak i przeznaczonej do spożycia przez ludzi. Nasze produkty posiadają Atest Higieniczny PZH.
Sposób montażu:
Po poluzowaniu śrub mocujących korpus z kołnierzem należy nasunąć złącze kołnierzowe na końcówkę rury. Następnie dokręcić śruby mocujące na krzyż.
